ASUS ROG Strix B850-F Gaming WIFI - Test/Review

Einleitung & Datenblatt

Einleitung

Erst einige Wochen nach dem Launch der AMD Ryzen 9000 Prozessoren kamen (teure) AM5-Mainboards mit dem X870- und X870E-Chipsatz auf den Markt. Noch später folgten dann die günstigeren, weil abgespeckten Modelle mit 800er-Chipsatz. Hauptplatinen mit dem B850- und B840-Chipsatz sollen nun den „Mainstream“- und „Entry“-Bereich abdecken. Wir durften uns das erschwingliche ASUS ROG Strix B850-F Gaming WIFI genauer anschauen!

Bild 1/17 (Galerie öffnen)

Über ASUS ROG

Republic of Gamers (ROG) ist eine ASUS-Submarke, die sich der Entwicklung der weltweit besten Gaming-Hardware und -Software widmet. ROG wurde 2006 gegründet und bietet eine komplette Serie innovativer Produkte, die für Leistung und Qualität bekannt sind, einschließlich Mainboards, Grafikkarten, Laptops, Desktops, Monitore, Audiogeräte, Router und Peripheriegeräte. ROG nimmt an großen internationalen Gaming-Events teil und sponsert diese. ROG-Hardware wurde verwendet, um Hunderte von Overclocking-Rekorden zu setzen, und sie ist nach wie vor die bevorzugte Wahl von Gamern und Enthusiasten auf der ganzen Welt.

Datenblatt

• Formfaktor: ATX
• Sockel: AMD AM5 (LGA1718)
• Chipsatz: AMD B850
• CPU-Kompatibilität: Ryzen 7000, Ryzen 8000G, Ryzen 9000, CPU-Kompatibilitätsliste
• RAM-Slots: 4x DDR5 DIMM, Dual Channel, UDIMM (ECC+Non-ECC), max. 192GB (UDIMM)
• RAM-Taktfrequenz OC: max. DDR5-8000
• RAM-Taktfrequenz nativ: DDR5-5200 (Ryzen 7000), DDR5-5200 (Ryzen 8000G), DDR5-5600 (Ryzen 9000)
• ECC-Unterstützung: ja
• Anschlüsse extern: 1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4 (iGPU), 1x USB-C 3.2 (20Gb/s), 1x USB-C 3.1 (10Gb/s), 2x USB-A 3.1 (10Gb/s), 4x USB-A 3.0 (5Gb/s), 4x USB-A 2.0 (480Mb/s), 1x RJ-45 LAN (2.5GBase-T, Intel), 1x Toslink S/PDIF Out (Realtek ALC4080), 2x 3.5mm Klinke (Realtek ALC4080), 2x Antennenanschluss Quick Connect
• PCIe-Slots: 1x PCIe 5.0 x16, 1x PCIe 4.0 x16 (x4)
• M.2-Slots: 1x M.2/M-Key (PCIe 5.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 5.0 x4, 22110/2280), 2x M.2/M-Key (PCIe 4.0 x4, 2280), 1x M.2/E-Key (2230, belegt mit WiFi+BT-Modul)
• Sonstige Schnittstellen: 2x SATA 6Gb/s (B850)
• Anschlüsse intern - USB: 1x USB 3.1 Header Key-A (10Gb/s, 1x USB-C 3.1), 1x USB 3.0 Header 20-Pin (5Gb/s, 2x USB-A 3.0), 2x USB 2.0 Header 9-Pin (480Mb/s, 4x USB-A 2.0)
• Anschlüsse intern - sonstige: 1x ASUS TB(USB4)_HEADER
• Anschlüsse intern - Kühlung: 2x CPU-Lüfter 4-Pin, 4x Lüfter 4-Pin, 1x AIO-Pumpe 4-Pin, 1x Thermal-Sensor
• Anschlüsse intern - Stromversorgung: 1x 24-Pin ATX, 2x 8-Pin EPS12V
• Anschlüsse intern - Beleuchtung: 3x 3-Pin ARGB (+5V/DATA/GND, max. 3A, ASUS Gen2)
• Buttons/Switches: Clear-CMOS-Button (extern), USB BIOS Flashback (extern), Power-Button (intern)
• Audio: Realtek ALC4080, AMP (Savitech SV3H712), ASUS SupremeFX
• Grafik: iGPU
• Wireless: Wi-Fi 7 (WLAN 802.11a/b/g/n/ac/ax/be, 2x2, MediaTek MT7925), Bluetooth 5.4
• RAID-Level: 0/1/10 (B850)
• VRM-Design: 16+2+2, 18 virtuelle CPU-Phasen (16+2)
• MOSFETs VCORE: 16x 80A
• MOSFETs SOC/VCCGT: 2x 80A
• MOSFETs VDD_MISC/VCCSA/VCCAUX: 2x 80A
• Beleuchtung: RGB, 1 Zone (I/O-Abdeckung)
• BIOS: 1x 32MB (256Mb)
• Besonderheiten: Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), I/O-Blende integriert, 4x M.2-Passivkühler
• Garantie: 3 Jahre (Abwicklung über Händler)

Preis: 308,83 Euro (Stand: 26.01.2025)

Testplattform

• Prozessor: AMD Ryzen 9 9950X
• Arbeitsspeicher: Kingston FURY Renegade RGB DIMM Kit 32GB DDR5-6000
• Grafikkarte: MSI GeForce RTX 4090 Suprim X 24G
• Prozessorkühler: Alpenföhn Gletscherwasser 360 High Speed
• Wärmeleitpaste: ARCTIC MX-6
• Netzteil: Seasonic Prime TX-1600
• Soundkarte: Creative Sound BlasterX AE-5 PLUS
• Festplatten: KIOXIA EXCERIA PRO SSD 2TB
• Gehäuse: be quiet! Silent Base 802 weiß
• Betriebssystem: Windows 11 Home 64-Bit
• Peripherie: Razer Viper Ultimate, Sharkoon PureWriter RGB, EPOS Sennheiser GSP 670
• Monitor: Monitor: LG UltraGear 48GQ900-B
• Zimmertemperatur: ca. 21°C

B850 versus X870 Chipsatz

Sowohl ein X870-, B650(E)- als auch ein B850-Mainboard bringen denselben Chipsatz mit, nämlich einmal den Promontory21. Der Hauptunterschied besteht darin, dass bei einem B850-Mainboard die Realisierung von PCIe 5.0 auf dem PEG-Steckplatz nicht verpflichtend ist. Hinzu kommt, dass ein B850-Mainboard von AMD keine USB4-Pflicht erhalten hat. Sprich, ein B850-Board muss den ASM4242-USB4-Controller nicht mitbringen und somit können vier CPU-Lanes anderweitig verteilt werden.

Bild 17/17 (Galerie öffnen)

Der B850-Chipsatz wird mittels PCIe-4.0-x4-Interface an die AM5-CPU angebunden und hat acht PCIe-4.0- und zusätzlich vier PCIe-3.0-Lanes im Gepäck. Letztere können in bis zu vier SATA-6GBit/s-Ports umgesetzt werden. Im USB-Bereich sind im Maximum einmal USB 3.2 Gen2x2 (20 GBit/s), zehnmal USB 3.2 Gen2, und sechsmal USB 2.0 möglich. Sowohl die CPU- als auch die RAM-Übertaktung wird von AMD für den B850-Chipsatz genehmigt, wohingegen mit einem B840-Mainboard lediglich die RAM-Übertaktung möglich ist.

Verarbeitung & Layout

Verarbeitung und Layout

Unser Testmuster kommt im klassischen ATX-Format daher und punktet mit einer dezenten Schwarz-/Metallicgrau-Optik. Für optische Akzente sorgt die anpassbare „Aura“-RGB-Beleuchtung auf dem I/O-Shield.

Bild 2/17 (Galerie öffnen)

Beim ROG Strix B850-F Gaming WIFI setzt Hersteller ASUS auf gewohnt hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. ASUS verbaut auf dem Mainboard vier DIMM-Sockel (DDR5; Dual-Channel). Mit aktuellen 96-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 192 GB schaffen (bis zu 8.000 MHz mittels OC). Um der Problematik einer möglichen Überhitzung entgehen zu können, gibt es zwei passive Kühlkörper (Chipsatz und Spannungswandler).

Bild 4/17 (Galerie öffnen)

Das Mainboard ist auf Overclocking ausgerichtet, damit man auch anspruchsvolle Games flüssig genießen kann. Die Spannungswandler mit 16+2+2 Phasen bieten pro Stufe 80 Ampere zur stabilen Stromversorgung der CPU, um deren hohe Taktraten auch über einen längeren Zeitraum zu garantieren. Der PCIe 5.0 x16 Slot wird durch Metall verstärkt. Dies soll beim Einsatz von schweren High-End-Grafikkarten potenziell Vorteile bieten. Verarbeitungsmängel konnten wir an unserem Testmuster nicht feststellen.

Bild 3/17 (Galerie öffnen)

Der Lieferumfang sieht wie folgt aus:

2 x SATA 6Gb/s cables

1 x ASUS WiFi Q-Antenna

1 x Cable ties package

1 x M.2 Q-Latch package

1 x M.2 Q-Slide package

1 x ROG key chain

1 x ROG Strix stickers

4 x M.2 rubbers

1 x Quick start guide

Technik & Ausstattung

Anschlüsse und Technik

Unser Testmuster besitzt 1x PCIe 5.0 x16, 1x PCIe 4.0 x16 (x4), 2x SATA 6Gb/s (B850), 1x M.2/M-Key (PCIe 5.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 5.0 x4, 22110/2280), 2x M.2/M-Key (PCIe 4.0 x4, 2280) und 1x M.2/E-Key (2230, belegt mit WiFi+BT-Modul).

Bild 9/17 (Galerie öffnen)

Zur besseren Kühlung der M.2-SSDs liegen passive Kühlkörper im Lieferumfang bei. Darüber hinaus verfügt unser Testmuster über drei RGB-Header: 3-Pin ARGB (+5V/DATA/GND, max. 3A, ASUS Gen2). Wi-Fi 7 (WLAN 802.11a/b/g/n/ac/ax/be, 2x2, MediaTek MT7925) und Bluetooth 5.4 sind ebenfalls mit von der Partie.

Folgende Anschlüsse findet man intern:

1 x 4-pin CPU Fan header

1 x 4-pin CPU OPT Fan header

1 x 4-pin AIO Pump header

4 x 4-pin Chassis Fan headers

1 x 24-pin Main Power connector

2 x 8-pin +12V CPU Power connector

4 x M.2 slots (Key M)

2 x SATA 6Gb/s ports

1 x USB 10Gbps connector (supports USB Type-C)

1 x USB 5Gbps header supports 2 additional USB 5Gbps ports

2 x USB 2.0 headers support 4 additional USB 2.0 ports

3 x Addressable Gen 2 headers

1 x CPU Over voltage jumper

1 x Front Panel Audio header (F_AUDIO)

1 x Power button

1 x 10-1 pin Front System Panel header

1 x Thermal Sensor header

1 x Thunderbolt (USB4) header

Die externen Anschlüsse in der Übersicht:

1 x USB 20Gbps port (1 x USB Type-C)

3 x USB 10Gbps ports (2 x Type-A + 1 x USB Type-C)

4 x USB 5Gbps ports (4 x Type-A)

4 x USB 2.0 ports (4 x Type-A)

1 x DisplayPort

1 x HDMI port

1 x Wi-Fi module

1 x Intel 2.5Gb Ethernet port

2 x Audio jacks

1 x Optical S/PDIF out port

1 x BIOS FlashBack button

1 x Clear CMOS button

Bild 12/17 (Galerie öffnen)

Features

AEMP: Das ASUS Enhanced Memory Profile (AEMP) ist ein exklusives Firmware-Feature für Speichermodule mit PMIC-Beschränkung. AEMP erkennt automatisch die Speicherchips in deinem Kit und präsentiert dann optimierte Frequenz-, Timing- und Spannungsprofile, die du mühelos anwenden kannst, um die Leistung zu steigern.

Wi-Fi 7: Der Wi-Fi 7-Chipsatz der nächsten Generation bietet eine ultrabreite Kanalbandbreite von 320 MHz im 6-GHz-Band und 4096 QAM, die bis zu 2.4-fache Wi-Fi-Geschwindigkeiten ermöglichen. Die revolutionäre Multi-Link Operation (MLO) sorgt für eine stabilere Wi-Fi-Verbindung und eine geringere Latenz, die neue Möglichkeiten bei Spielen, Streaming und industriellem IoT eröffnet.

SupremeFX: ROG SupremeFX ist eine einzigartige Mischung aus Hardware und Software, die überragenden Klang liefert. Beim ROG Strix B850-F Gaming WIFI setzt SupremeFX den ALC4080-Codec ein, um die Wiedergabeauflösung über alle Kanäle hinweg von 192 kHz auf 384 kHz zu erhöhen. Der Frontpanel-Ausgang wird durch einen hochintegrierten Savitech-Verstärker geleitet, der eine Vielzahl von Gaming-Headsets und High-Fidelity-Kopfhörern ansteuern kann. Dolby Atmos wird ebenfalls unterstützt.

PCIe Slot Q-Release Slim: Einfach die Karte Richtung Verriegelungsmechanismus kippen und schon wird sie automatisch entriegelt. Somit ist ein schneller und einfacher Wechsel von Karten möglich.

M.2 Q-Release: Per Schalter lässt sich der M.2-Kühlkörper einfach entfernen.

M.2 Q-Slide: Ein neuer und verschiebbarer Steckplatz, der für die M.2-Größen 2242 und 2260 geeignet ist.

M.2 Q-Latch: Einbau von M.2-SSDs ohne Schrauben.

Bios & Preis

Bios und Software

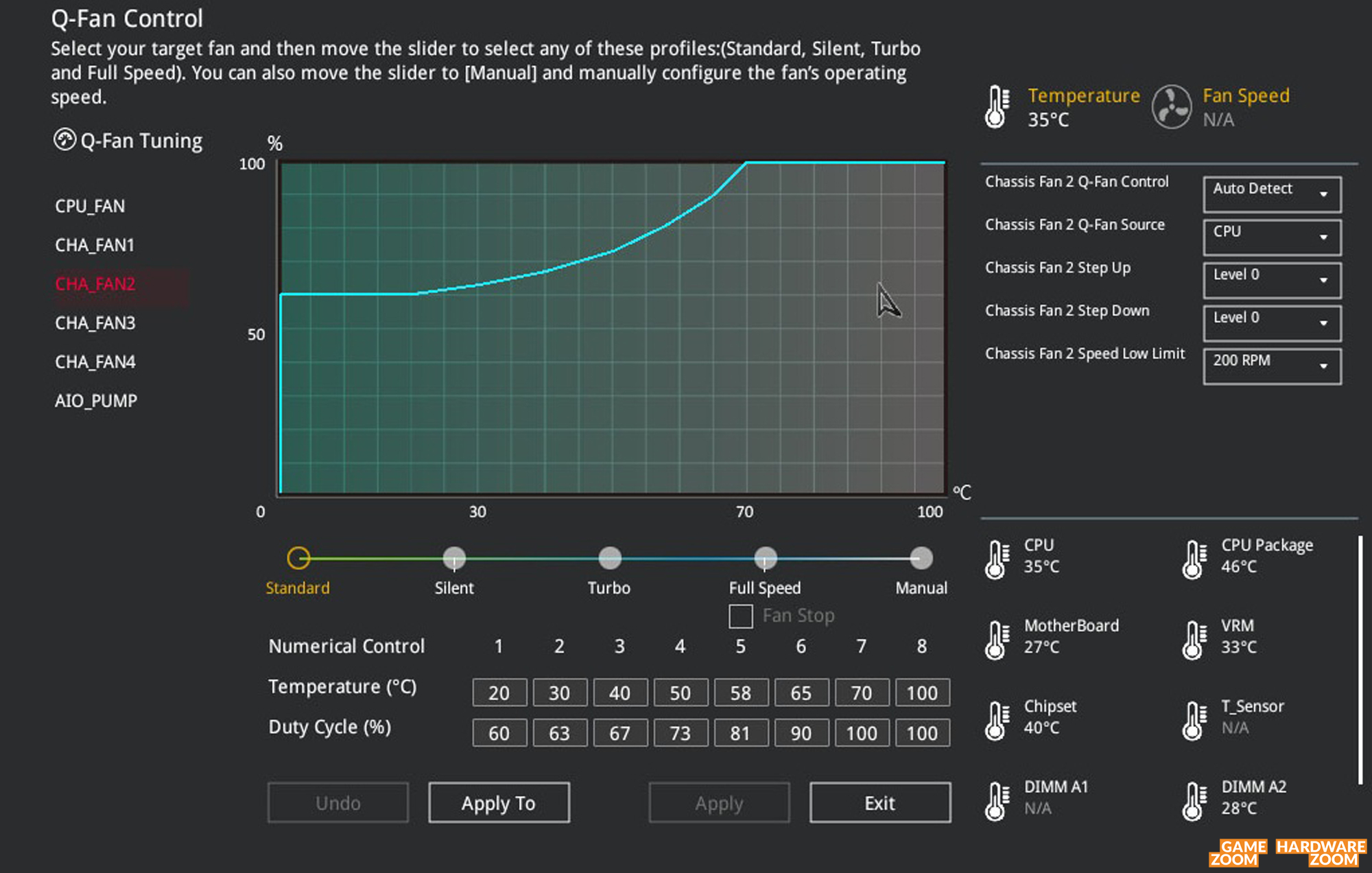

Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte.

Bild 13/17 (Galerie öffnen)

Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm.

Preis und Verfügbarkeit

Das ASUS ROG Strix B850-F Gaming WIFI ist ab sofort für 308,83 Euro (Stand: 26.01.2025) im Handel erhältlich.

Cinebench 2024

Blender

V-Ray

7-Zip

Spiele

Bootzeit

USB 3.1

SATA 6G

M.2

Leistungsaufnahme

Fazit & Wertung

Leistung

96

Technik

95

Verarbeitung

98

Bios

96

Ausstattung

94

Preis

79
