ASUS ROG Strix Z590-I Gaming WIFI - Test/Review

Einleitung & Datenblatt

Bereits einige Wochen vor dem offiziellen Launch der Intel Rocket-Lake-S-Prozessoren wurden die passenden Mainboards mit dem neuen Z590-Chipsatz in den Handel gebracht. Auch Hersteller ASUS hat schon einige Modelle verfügbar. Wir durften das Mini-ITX-Modell Strix Z590-I Gaming WIFI auf den Prüfstand schicken!

Bild 1/12 (Galerie öffnen)

Republic of Gamers (ROG) ist eine ASUS-Submarke, die sich der Entwicklung der weltweit besten Gaming-Hardware und -Software widmet. ROG wurde 2006 gegründet und bietet eine komplette Serie innovativer Produkte, die für Leistung und Qualität bekannt sind, einschließlich Mainboards, Grafikkarten, Laptops, Desktops, Monitore, Audiogeräte, Router und Peripheriegeräte. ROG nimmt an großen internationalen Gaming-Events teil und sponsert diese. ROG-Hardware wurde verwendet, um Hunderte von Overclocking-Rekorden zu setzen, und sie ist nach wie vor die bevorzugte Wahl von Gamern und Enthusiasten auf der ganzen Welt.

• Format:

Mini-ITX (170 x 170 mm)

• Chipsatz:

Intel Z590

• Sockel:

LGA 1200 (für Intel-CPUs der 10. und 11. Core-Generation)

• RAM:

2x DDR4 (3.200 MHz, bis zu 5.133 MHz mittels OC)

Dual-Channel

Max. 64 GB

• Slots (physisch):

1x PCIe 4.0 (x16)

• Interne Anschlüsse:

1x M.2 (PCIe 4.0 x4; 2242 bis 2280 - nur mit Intel 11. Gen)

1x M.2 (PCIe 3.0 x4 & SATA; 2242 bis 2280)

4x SATA 6G

1x USB 3.2 Typ C (ein Header)

2x USB 3.1 (ein Header)

2x USB 2.0 (ein Header)

1x Front Panel Audio Header (AAFP)

1x Clear CMOS Header

1x 10-1-Pin System Panel Header

1x Thunderbolt Header

1x Speaker Header

• Lüfter-Header:

1x CPU (4-Pin)

1x AIO/Pumpe (4-Pin)

1x Gehäuselüfter (4-Pin)

• RGB-Header:

1x 4-Pin RGB-Header (12V)

1x 3-Pin RGB-Header (digital, 5V)

• Externe Anschlüsse:

1x USB 3.2 Typ C (USB 3.2 Gen 2x2)

1x USB 3.1 Typ A (USB 3.2 Gen 2)

1x USB 3.0 Typ A (USB 3.2 Gen 1)

4x USB 2.0 Typ A

1x HDMI 2.0

1x Thunderbolt 4

2x WLAN-Antenne (Intel AX210)

1x 2,5-Gigabit-LAN (Intel I225-V)

3x 3,5 mm Klinke (ALC4080 + Savitech SV3H712 AMP)

• Stromversorgung:

1x 24-Pin ATX 12V

1x 8-Pin ATX 12V

• Herstellergarantie: 3 Jahre

Preis: 328 Euro (Stand: 19.08.2021)

• Prozessor: Intel Core i9-10900K
• Arbeitsspeicher: Ballistix Elite DIMM Kit 32GB, DDR4-3200
• Grafikkarte: KFA2 GeForce RTX 2080 Ti EX [1-Click OC]
• Prozessorkühler: Alpenföhn Brocken 3
• Netzteil: Seasonic Snow Silent 1050W
• Soundkarte: Creative Sound BlasterX AE-5
• Festplatten: Toshiba RC500 500GB
• Gehäuse: be quiet! Dark Base Pro 900
• Betriebssystem: Windows 10 Home 64-Bit
• Peripherie: Razer DeathAdder Chroma, Razer BlackWidow Ultimate Chroma und Astro Gaming A40 Headset
• Monitor: LG Electronics 34UC79G-B
• Zimmertemperatur: ca. 21°C

Intel Z590 Chipsatz

Für die 11te Prozessor Generation (Rocket-Lake-S-Prozessoren) hat Intel eine neue Plattform kreiert. Als alter/neuer Sockel fungiert der „LGA 1200“, welcher jedoch bisherigen Lösungen sehr ähnelt. Dadurch können aktuelle CPU-Cooler weiterhin verwendet werden. Die neue 500er-Chipsatzserie umfasst diverse Modelle. Das Flaggschiff-Modell stellt hierbei der Z590-PCH dar, der ebenfalls einige Neuerungen mit sich bringt.

Zu den großen Änderungen gehört beispielsweise die native USB-3.2-Gen2x2-Unterstützung (20 GBit/s) an bis zu drei Typ-C-Schnittstellen, der Wi-Fi-6E-Support und das auf PCIe 3.0 x8 aufgebohrte DMI (Direct Media Interface) als Verbindung zwischen CPU (Northbridge) und Chipsatz (Southbridge).

Mit den neuen Rocket-Lake-S-Prozessoren erlaubt der Z590-Chipsatz nun auch eine weiter flexiblere PCIe-Lane-Aufteilung. Aus 1x16 oder 2x8 oder 1x8 und 2x4 wurde nun 1x16 + 1x4 oder 2x8 + 1x4 oder gar 1x 8 und 3x4. Der Z490-Chipsatz bietet maximal sechs USB-3.2-Gen2-Ports. Mit dem Z590-PCH hat Intel dieses Limit nun auf zehn Schnittstellen erhöht. Unbekannt ist derzeit hingegen noch, mit wie vielen HSIO-Lanes (High Speed I/O) Intel den Z590-Chipsatz ausgestattet hat.

Intels Rocket-Lake-S-CPUs stellen selbst bis zu 20 PCIe-4.0-Lanes bereit. 16 Stück davon sind primär für die Grafikkarte(n) gedacht, vier weitere Gen4-Lanes wandern dann an den M.2-Steckplatz unterhalb des CPU-Sockels, sodass sich also auch eine PCIe-4.0-x4-SSD genutzt werden kann.

Verarbeitung & Layout

Unser Testmuster kommt im kompakten Mini-ITX-Format (170 x 170 mm) daher und punktet mit einer dezenten Metallicgrau/Schwarz-Optik. Für optische Akzente sorgt die anpassbare 2-Zonen-RGB-Beleuchtung (M.2-Kühler, Klinke-Buchsen). Beim ROG Strix Z590-I Gaming WIFI setzt Hersteller ASUS auf gewohnt hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Unterstützt wird weiterhin Host-RAID mit den Leveln 0, 1, 5 und 10. ASUS verbaut auf dem Mainboard zwei DIMM-Sockel (Dual-Channel). Mit aktuellen 32-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 64 GB schaffen (max. 5.133 MHz im OC). Um der Problematik einer möglichen Überhitzung entgehen zu können, gibt es zwei passive Kühlkörper (Chipsatz und Spannungswandler).

Bild 2/12 (Galerie öffnen)

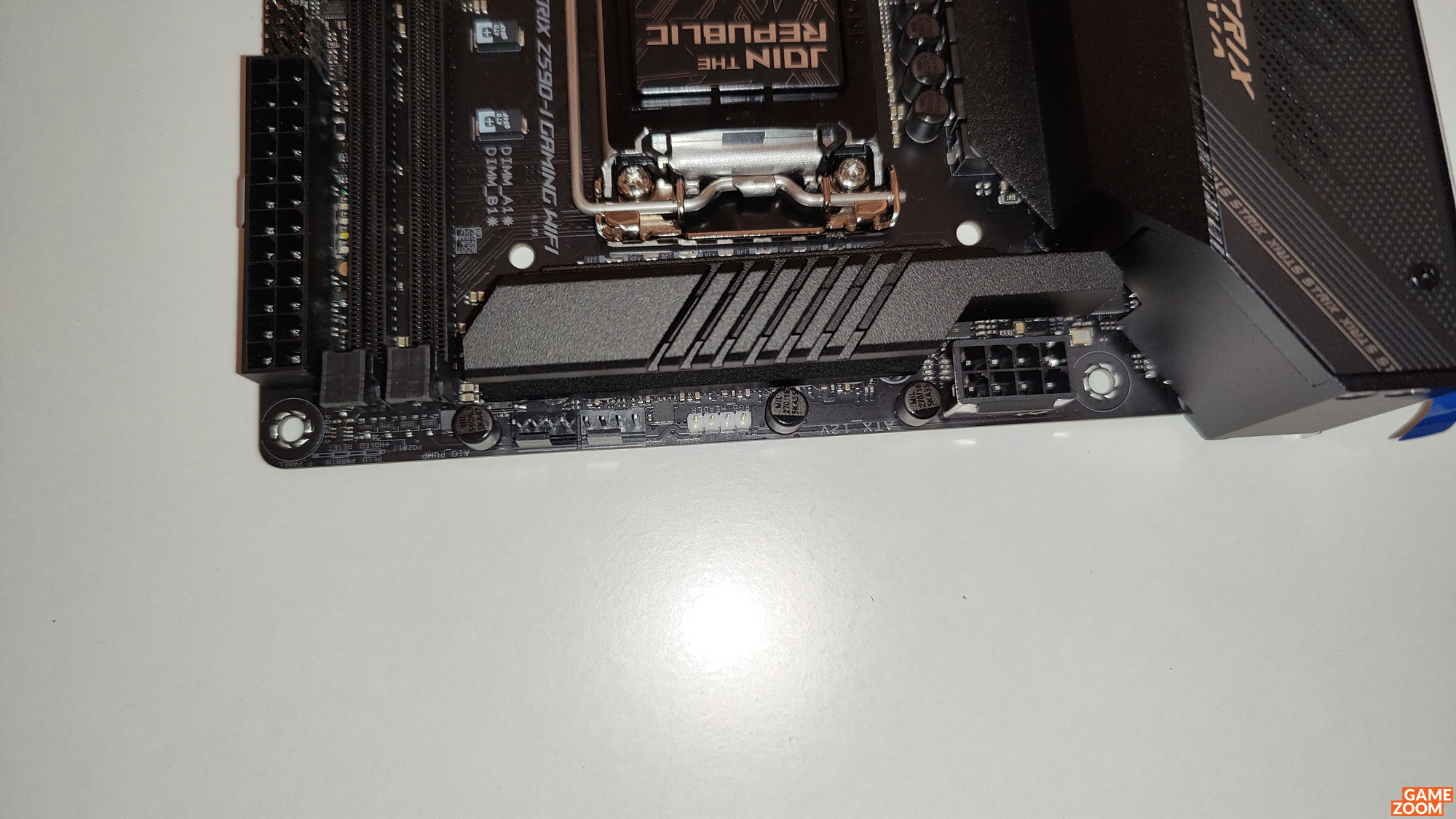

ASUS hat dem Board eine digitale Spannungsversorgung spendiert, die auf 10 virtuelle Phasen zurückgreifen kann (8 Phasen für die CPU; 2 Phase für die Speicher). Der PCIe 4.0 x16 Slot kommt mit der hauseigenen „SafeSlot“-Technik daher. Zur Erklärung: Bei den neuen Z590-Boards wirbt ASUS mit dem sogenannten SafeSlot, der vom Hersteller als besonders strapazierfähige Version eines PCIe-Slots mit Metallverstärkung beschrieben wird. Dies soll beim Einsatz von schweren High-End-Grafikkarten potenziell Vorteile bieten. Verarbeitungsmängel konnten wir an unserem Testmuster nicht feststellen.

Bild 8/12 (Galerie öffnen)

Der Lieferumfang sieht wie folgt aus:

1x WLAN-Antenne

4x SATA-Kabel

M.2-Schrauben

1x Q-Connector

1x ROG-Schlüsselanhänger

1x ROG-Logo-Plate-Sticker

1x ROG-Sticker

1x ROG-Dankeschönkarte

Handbuch

Treiber-DVD

Technik & Ausstattung

Unser Testmuster 1x PCIe 4.0 x16 (CPU), 1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242, CPU), 1x M.2/M-Key (PCIe 3.0 x4/SATA, 2280/2260/2242, Z590) und 4x SATA 6Gb/s (Z590) Anschlüsse.

Bild 3/12 (Galerie öffnen)

Darüber hinaus verfügt unser Testmuster über zwei RGB-Header (1x 4-Pin und 1x 3-Pin). Ein IR35201 Chip überwacht die Spannungen, Temperaturen und Lüftergeschwindigkeiten. Wi-Fi 6E (WLAN 802.11a/b/g/n/ac/ax, 2x2, Intel AX210) und Bluetooth 5.2 sind ebenfalls mit von der Partie. Für die Kühlung der M.2-SSDs sind zwei passive Kühlkörper vorhanden.

Folgende Anschlüsse findet man intern:

1x M.2 (PCIe 4.0 x4; 2242 bis 2280 - nur mit Intel 11. Gen)

1x M.2 (PCIe 3.0 x4 & SATA; 2242 bis 2280)

4x SATA 6G

1x USB 3.2 Typ C (ein Header)

2x USB 3.1 (ein Header)

2x USB 2.0 (ein Header)

1x Front Panel Audio Header (AAFP)

1x Clear CMOS Header

1x 10-1-Pin System Panel Header

1x Thunderbolt Header

1x Speaker Header

Die externen Anschlüsse in der Übersicht:

1x USB 3.2 Typ C (USB 3.2 Gen 2x2)

1x USB 3.1 Typ A (USB 3.2 Gen 2)

1x USB 3.0 Typ A (USB 3.2 Gen 1)

4x USB 2.0 Typ A

1x HDMI 2.0

1x Thunderbolt 4

2x WLAN-Antenne (Intel AX210)

1x 2,5-Gigabit-LAN (Intel I225-V)

3x 3,5 mm Klinke (ALC4080 + Savitech SV3H712 AMP)

Bild 11/12 (Galerie öffnen)

M.2: Dank M.2-Support können auf dem Board zwei M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt, dank PCIe 4.0, bei 32 GByte/s.

Aura Beleuchtung: Anpassbare RGB-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum.

Realtek ALC4080, ASUS SupremeFX: Die ASUS-Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der umfangreichen Software können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.

Bios & Preis

Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm.

Bild 12/12 (Galerie öffnen)

Ebenfalls wieder dabei ist die bekannte AI Suite, mit der sich jede Menge Features unter Windows einstellen lassen. Im Menüpunkt „TPU“ findet man die Taktfrequenz des Prozessors und mit dem neuen Fan Xpert 4 lassen sich sämtliche Lüfter anpassen. Die Spannungsversorgung wird mit dem Digi+-Feature überwacht und für mehr Effizienz gibt es „EPU“.

Das ASUS ROG Strix Z590-I Gaming WIFI ist ab sofort für 328 Euro (Stand: 19.08.2021) im Handel erhältlich.

Cinebench 15

POV-Ray

Spiele

Bootzeit

USB 3.1

SATA

M.2

Leistungsaufnahme

Fazit & Wertung

Leistung

10

Technik

10

Verarbeitung

10

Bios

9

Ausstattung

9

Preis

7
