ASUS ROG Strix Z690-E Gaming WIFI - Test/Review

Einleitung & Datenblatt

Einleitung

Pünktlich zum Launch der neuen Intel Alder Lake Prozessoren hat Hersteller ASUS diverse Mainboards mit Z690-Chipsatz auf den Markt gebracht. Wir durften das ROG Strix Z690-E Gaming WIFI auf den Prüfstand schicken!

Bild 1/13 (Galerie öffnen)

Über ASUS ROG

Republic of Gamers (ROG) ist eine ASUS-Submarke, die sich der Entwicklung der weltweit besten Gaming-Hardware und -Software widmet. ROG wurde 2006 gegründet und bietet eine komplette Serie innovativer Produkte, die für Leistung und Qualität bekannt sind, einschließlich Mainboards, Grafikkarten, Laptops, Desktops, Monitore, Audiogeräte, Router und Peripheriegeräte. ROG nimmt an großen internationalen Gaming-Events teil und sponsert diese. ROG-Hardware wurde verwendet, um Hunderte von Overclocking-Rekorden zu setzen, und sie ist nach wie vor die bevorzugte Wahl von Gamern und Enthusiasten auf der ganzen Welt.

Datenblatt

• Formfaktor:

ATX (305 x 244 mm)

• Chipsatz:

Intel Z690

• Sockel:

1700 (für Intel-CPUs der 12. Core-Generation)

• RAM:

4x DDR5 (4.800 MHz, bis zu 6.400 MHz mittels OC)

Dual-Channel

Max. 128 GB

• Slots (physisch):

1x PCIe 5.0 x16

1x PCIe 4.0 x16 (elektrisch x4 oder x4/x4 für ROG HYPER M.2 CARD)

1x PCIe 3.0 x16 (elektrisch x4)

1x PCIe 3.0 x1

• Interne Anschlüsse:

6x SATA 6G

1x M.2 (PCIe 5.0 x4, 2242-22110, CPU)

1x M.2 (PCIe 4.0 x4, 2242-22110, CPU)

1x M.2 (PCIe 4.0 x4 / SATA 6G, 2242-2280, Chipsatz)

1x Hyper M.2 (via Hyper M.2 Card, PCIe 4.0 x4, 2242-22110, CPU/Chipsatz)

1x Hyper M.2 (via Hyper M.2 Card, PCIe 4.0 x4, 2242-22110, Chipsatz)

1x USB-C (ein Header, USB 3.2 Gen 2x2, max. 20 Gbit/s)

2x USB 3.0 (zwei Header, USB 3.2 Gen 1, max 5 Gbit/s)

4x USB 2.0 (zwei Header, max. 480 Mbit/s)

1x CPU Over Voltage Jumper

1x Front Panel Audio Connector

1x SPI TPM Header (14-1pin)

1x 20-3 Pin System Panel Connector mit Chassis Intrusion Funktion

1x Thermal Sensor Header

1x Thunderbolt Header

• Lüfter-Header:

1x CPU-Fan (4-Pin)

1x CPU OPT-Fan (4-Pin)

1x Pumpe (4-Pin)

5x Gehäuselüfter (4-Pin)

• RGB-Header:

3x 3-Pin-ARGB (5 V)

1x AURA RGB

• Externe Anschlüsse:

1x USB-C (USB 3.2 Gen 2x2, max. 20 Gbit/s)

2x USB-A 3.1 (USB 3.2 Gen 2, max. 10 Gbit/s)

1x USB-C 3.1 (USB 3.2 Gen 2, max. 10 Gbit/s)

4x USB 3.0 (USB 3.2 Gen 1, max. 5 Gbit/s)

4x USB 2.0 (max. 480 Mbit/s)

1x DisplayPort 1.4

1x HDMI 2.1

1x Wi-Fi Modul

1x RJ-45 (Intel I225-V, max. 2,5 Gbit/s)

2x Antennenanschluss (Intel Wi-Fi 6E, WLAN ax, Bluetooth 5.2)

5x 3,5 mm Klinke

1x Optical S/PDIF Out

1x BIOS FlashBack Button

1x Clear CMOS Button

• Stromversorgung:

1x 24-Pin ATX

2x 8-Pin ATX/EPS 12V

• Herstellergarantie: 2 Jahre

Preis: 495 Euro (Stand: 03.02.2022)

Testplattform

• Prozessor: Intel Core i9-12900K
• Arbeitsspeicher: Kingston FURY Beast DIMM Kit 32GB DDR5-5200
• Grafikkarte: ASUS ROG Strix GeForce RTX 3090 OC
• Prozessorkühler: Alpenföhn Gletscherwasser 360 High Speed
• Wärmeleitpaste: Arctic MX-5
• Netzteil: Seasonic Snow Silent 1050W
• Soundkarte: Creative Sound BlasterX AE-5 PLUS
• Festplatten: ADATA XPG Gammix S70 Blade 2TB
• Gehäuse: be quiet! Silent Base 802 weiß
• Betriebssystem: Windows 10 Home 64-Bit
• Peripherie: Razer Viper Ultimate, Sharkoon PureWriter RGB, EPOS Sennheiser GSP 670
• Monitor: LG UltraGear 34GN850-B
• Zimmertemperatur: ca. 21°C

Intel Z690 Chipsatz

Passend zum Verkaufsstart der neuen Intel Alder Lake Prozessoren gibt es auch neue Mainboards mit dem Intel Z690 Chipsatz. Neu ist auch der Sockel: Auf LGA 1200 folgt LGA 1700.

Alder Lake unterstützt als erste Desktop-Plattform den DDR5-Standard, wenngleich die Chips auch mit DDR4-Arbeitsspeicher umgehen können und entsprechende Boards verkauft werden. Hinzu kommt, dass Alder Lake die Grafikkarte im obersten Slot mit PCIe Gen5 x16 statt mit Gen4 x16 anbindet. Gen5 verdoppelt die theoretische Durchsatzrate auf 32 GT/s und damit 63 GByte/s bei einem x16-PEG-Slot. Passende Grafikkarte gibt es noch nicht.

Wie schon bei Rocket Lake ist in der CPU überdies PCIe Gen4 x4 für einen M.2-Slot für eine NVMe-SSD vorhanden, die gesamte Lane-Konfiguration liegt gar bei 16+4+8. Parallel dazu unterstützt der Z690 bis zu acht Sata-6-GBit/s-Ports, allerdings werden diese wie üblich von alternativ zu belegenden HSIO-Lanes angesteuert.

Verarbeitung & Layout

Verarbeitung und Layout

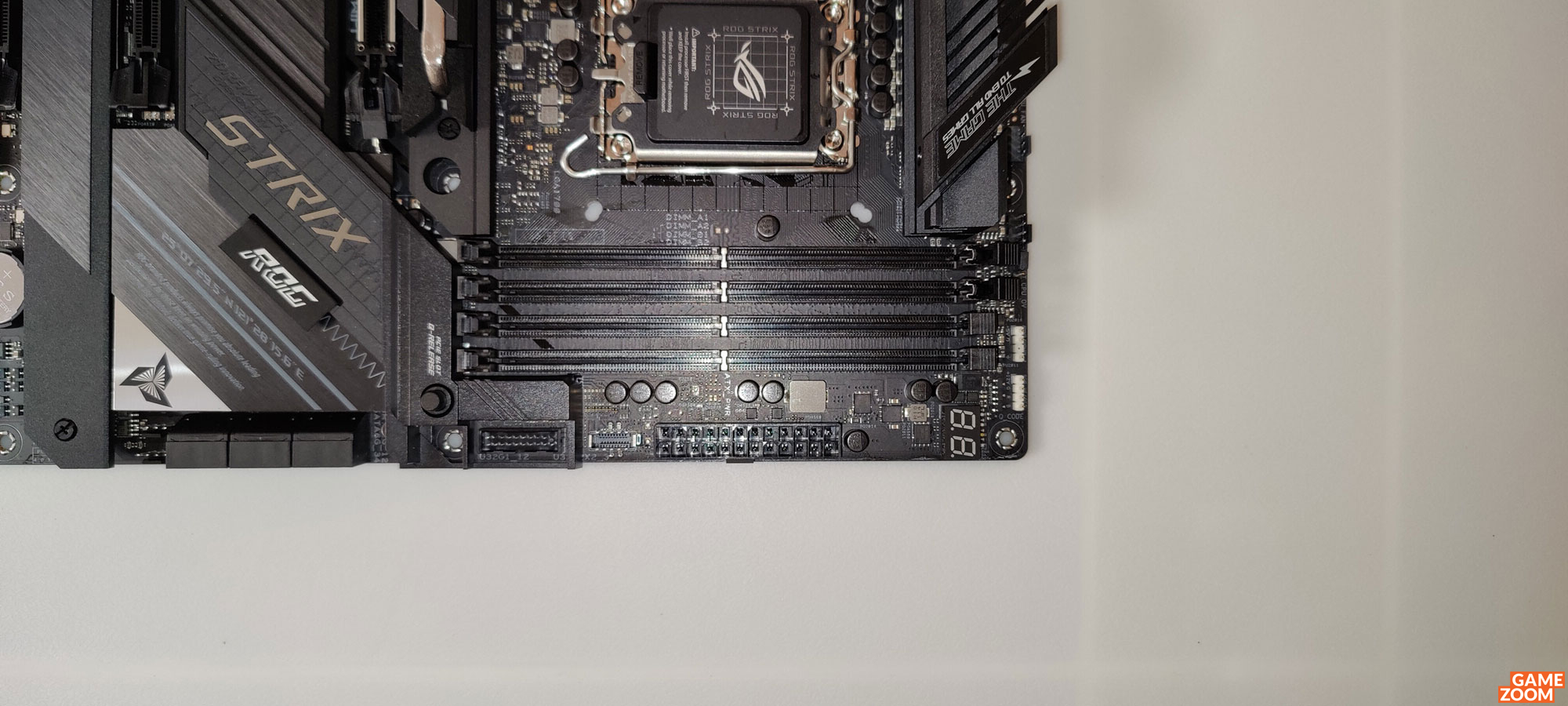

Unser Testmuster kommt im klassischen ATX-Format daher und punktet mit einer dezenten Metallicgrau/Schwarz-Optik. Für optische Akzente sorgt die anpassbare 1-Zonen-RGB-Beleuchtung (I/O-Abdeckung). Beim ROG Strix Z690-E Gaming WIFI setzt Hersteller ASUS auf gewohnt hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. Unterstützt wird weiterhin Host-RAID mit den Leveln 0, 1, 5 und 10. ASUS verbaut auf dem Mainboard vier DIMM-Sockel (DDR5; Dual-Channel). Mit aktuellen 32-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 128 GB schaffen (max. 6.400 MHz im OC). Um der Problematik einer möglichen Überhitzung entgehen zu können, gibt es zwei passive Kühlkörper (Chipsatz und Spannungswandler).

Bild 2/13 (Galerie öffnen)

ASUS hat dem Board eine digitale Spannungsversorgung spendiert (18+1). Der obere PCIe 5.0 x16 Slot kommt mit der hauseigenen „SafeSlot“-Technik daher. Zur Erklärung: Bei den neuen Z690-Boards wirbt ASUS mit dem sogenannten SafeSlot, der vom Hersteller als besonders strapazierfähige Version eines PCIe-Slots mit Metallverstärkung beschrieben wird. Dies soll beim Einsatz von schweren High-End-Grafikkarten potenziell Vorteile bieten. Verarbeitungsmängel konnten wir an unserem Testmuster nicht feststellen.

Bild 11/13 (Galerie öffnen)

Der Lieferumfang sieht wie folgt aus:

4x SATA 6Gb/s Kabel

ROG Hyper M.2 Karte

1x ASUS 2×2 Dual-Band WiFi Antenne

1x M.2 Q-Latch-Package

1x M.2 Q-Latch-Package für M.2 Backplate

1x M.2 Schrauben- und Gummihalterungs-Packages

1x ROG Grafikkartenhalterung

1x ROG Schlüsselanhänger

6x Kabelklemmen

1x Sticker und Dankeskarte

1x Installations-DVD

1x Usermanual

Technik & Ausstattung

Anschlüsse und Technik

Unser Testmuster besitzt 1x PCIe 5.0 x16, 1x PCIe 4.0 x16 (x4), 1x PCIe 3.0 x16 (x4), 1x PCIe 3.0 x1, 1x M.2/M-Key (PCIe 5.0 x4, 22110/2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x4, 22110/2280/2260/2242) und 1x M.2/M-Key (PCIe 4.0 x4/SATA, 2280/2260/2242). Zur besseren Kühlung der M.2-SSDs liegen drei passive Kühlkörper im Lieferumfang bei. Darüber hinaus verfügt unser Testmuster über vier RGB-Header: 1x 4-Pin RGB (+12V/G/R/B, max. 3A), 3x 3-Pin ARGB (+5V/DATA/GND, max. 3A, ASUS Gen2). Wi-Fi 6E (WLAN 802.11a/b/g/n/ac/ax, 2x2) und Bluetooth 5.2 sind ebenfalls mit von der Partie.

Bild 4/13 (Galerie öffnen)

Folgende Anschlüsse findet man intern:

6x SATA 6G

1x M.2 (PCIe 5.0 x4, 2242-22110, CPU)

1x M.2 (PCIe 4.0 x4, 2242-22110, CPU)

1x M.2 (PCIe 4.0 x4 / SATA 6G, 2242-2280, Chipsatz)

1x Hyper M.2 (via Hyper M.2 Card, PCIe 4.0 x4, 2242-22110, CPU/Chipsatz)

1x Hyper M.2 (via Hyper M.2 Card, PCIe 4.0 x4, 2242-22110, Chipsatz)

1x USB-C (ein Header, USB 3.2 Gen 2x2, max. 20 Gbit/s)

2x USB 3.0 (zwei Header, USB 3.2 Gen 1, max 5 Gbit/s)

4x USB 2.0 (zwei Header, max. 480 Mbit/s)

1x CPU Over Voltage Jumper

1x Front Panel Audio Connector

1x SPI TPM Header (14-1pin)

1x 20-3 Pin System Panel Connector mit Chassis Intrusion Funktion

1x Thermal Sensor Header

1x Thunderbolt Header

Die externen Anschlüsse in der Übersicht:

1x USB-C (USB 3.2 Gen 2x2, max. 20 Gbit/s)

2x USB-A 3.1 (USB 3.2 Gen 2, max. 10 Gbit/s)

1x USB-C 3.1 (USB 3.2 Gen 2, max. 10 Gbit/s)

4x USB 3.0 (USB 3.2 Gen 1, max. 5 Gbit/s)

4x USB 2.0 (max. 480 Mbit/s)

1x DisplayPort 1.4

1x HDMI 2.1

1x Wi-Fi Modul

1x RJ-45 (Intel I225-V, max. 2,5 Gbit/s)

2x Antennenanschluss (Intel Wi-Fi 6E, WLAN ax, Bluetooth 5.2)

5x 3,5 mm Klinke

1x Optical S/PDIF Out

1x BIOS FlashBack Button

1x Clear CMOS Button

Bild 12/13 (Galerie öffnen)

Features

M.2: Dank M.2-Support können auf dem Board drei kompakte M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt, dank PCIe 5.0, bei 16 GB/s.

Realtek ALC4080, ASUS SupremeFX: Die ASUS-Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der umfangreichen Software können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.

M.2 Q-Latch: Der innovative Q-Verschluss ermöglicht den einfachen Ein- und Ausbau einer M.2-SSD ohne spezielles Werkzeug. Das Design nutzt einen einfachen Verriegelungsmechanismus, um die M.2-SSD zu sichern und macht herkömmliche Schrauben überflüssig.

Aura Beleuchtung: Anpassbare RGB-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum.

ROG Hyper M.2 Karte: Die ROG Hyper M.2 Card bietet zwei zusätzliche PCIe 4.0 M.2-Steckplätze für speicherhungrige Nutzer, und ihr riesiger Aluminiumkühlkörper und die Rückplatte sorgen für eine hervorragende Kühlung, um die Leistung der M.2-Laufwerke zu optimieren.

5-Wege-Optimierung: Mit ein paar Klicks automatische Optimierungen (Overclocking) durchführen.

Bios & Preis

Bios und Software

Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm.

Bild 13/13 (Galerie öffnen)

Ebenfalls wieder dabei ist die bekannte AI Suite, mit der sich jede Menge Features unter Windows einstellen lassen. Im Menüpunkt „TPU“ findet man die Taktfrequenz des Prozessors und mit dem neuen Fan Xpert 4 lassen sich sämtliche Lüfter anpassen. Die Spannungsversorgung wird mit dem Digi+-Feature überwacht und für mehr Effizienz gibt es „EPU“.

Preis und Verfügbarkeit

Das ASUS ROG Strix Z690-E Gaming WIFI ist ab sofort für 495 Euro (Stand: 03.02.2022) im Handel erhältlich.

Cinebench R23

7-Zip

POV-Ray

Spiele

Bootzeit

USB 3.1

SATA 6G

M.2

Leistungsaufnahme

Fazit & Wertung

Leistung

10

Technik

10

Verarbeitung

10

Bios

10

Ausstattung

9

Preis

6
