NZXT N7 B650E - Test/Review

Einleitung & Datenblatt

Einleitung

Wir durften das AM5-Mainboard "N7 B650E" mit B650 E Chipsatz aus dem Hause NZXT testen.

Bild 1/11 (Galerie öffnen)

Über NZXT

Gegründet 2004 ist NZXT heute ein führender PC-Designer, der, angetrieben von der Leidenschaft für PC-Gaming, ein Ökosystem aus intelligenten Produkten und Dienstleistungen entwickelt hat. Zu den preisgekrönten Produkten von NZXT gehören Computergehäuse, PC-Kühllösungen, RGB-Beleuchtungskits, ATX-Netzteile sowie die kostenlose PC-Monitoring-Software CAM. NZXT hat eine Vorliebe für Gaming-PCs und die Menschen, die sie zusammenstellen, und widmet sich der stetigen Verbesserung ihrer Produkte und Dienstleistungen, um das Bauen außergewöhnlicher Computersysteme für alle zugänglich und unterhaltsam zu machen.

Datenblatt

• Formfaktor: ATX
• Sockel: AMD AM5
• Chipsatz: AMD B650E
• CPU-Kompatibilität: Ryzen 7000
• RAM: 4x DDR5 DIMM, dual PC5-48000U/DDR5-6000 (OC), max. 128GB (UDIMM)
• Erweiterungsslots: 1x PCIe 5.0 x16, 2x PCIe 4.0 x16 (x2), 1x M.2/M-Key (PCIe 5.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x2, 2280/2260/2242), 1x M.2/E-Key (PCIe, 2230, belegt mit WiFi+BT-Modul)
• Anschlüsse extern: 1x HDMI 2.1 (iGPU), 1x USB-C 3.1 (10Gb/s), 2x USB-A 3.1 (10Gb/s), 4x USB-A 3.0 (5Gb/s), 2x USB-A 2.0 (480Mb/s), 1x 2.5GBase-T (Realtek RTL8125BG), 5x Klinke, 1x Toslink, 2x Antennenanschluss (RP-SMA)
• Anschlüsse intern: 1x USB-C 3.1 Key-A Header (10Gb/s), 2x USB 3.0 Header (5Gb/s, 4x USB 3.0), 3x USB 2.0 Header (480Mb/s, 6x USB 2.0), 4x SATA 6Gb/s (B650)
• Header Kühlung: 1x CPU-Lüfter 4-Pin, 1x AIO-Pumpe 4-Pin, 5x Lüfter 4-Pin
• Header Beleuchtung: 2x 3-Pin ARGB (+5V/DATA/GND, max. 3A), 4x 4-Pin HUE+ (+5V/DATA/GND/DETECT)
• Buttons/Switches: Power-Button (intern), Reset-Button (intern), Clear-CMOS-Button (extern), USB BIOS Flashback (extern)
• Audio: 7.1 (Realtek ALC1220)
• Grafik: iGPU
• Wireless: Wi-Fi 6E (WLAN 802.11a/b/g/n/ac/ax, 2x2, MediaTek), Bluetooth 5.2
• RAID-Level: 0/1/10 (B650E)
• Stromanschlüsse: 1x 24-Pin ATX, 1x 8-Pin EPS12V
• VRM: 18 virtuelle Phasen (16+2)
• MOSFETs CPU: 16x 90A
• Beleuchtung: N/A
• Besonderheiten: Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), I/O-Blende integriert, Backplate
• Herstellergarantie: drei Jahre (Abwicklung über Händler)

Preis: 299,89 Euro (Stand: 15.07.2024)

Testplattform

• Prozessor: AMD Ryzen 9 7950X
• Arbeitsspeicher: Kingston FURY Renegade RGB DIMM Kit 32GB DDR5-6000
• Grafikkarte: MSI GeForce RTX 4090 Suprim X 24G
• Prozessorkühler: Alpenföhn Gletscherwasser 360 High Speed
• Wärmeleitpaste: ARCTIC MX-6
• Netzteil: Seasonic Prime TX-1600
• Soundkarte: Creative Sound BlasterX AE-5 PLUS
• Festplatten: KIOXIA EXCERIA PRO SSD 2TB
• Gehäuse: be quiet! Silent Base 802 weiß
• Betriebssystem: Windows 11 Home 64-Bit
• Peripherie: Razer Viper Ultimate, Sharkoon PureWriter RGB, EPOS Sennheiser GSP 670
• Monitor: Monitor: LG UltraGear 48GQ900-B
• Zimmertemperatur: ca. 21°C

AMD B650E Chipsatz

Zum und nach dem Launch der neuen AMD Ryzen 7000 Prozessoren hat man die Auswahl aus vier möglichen Chipsätzen: X670E, X670, B650E und B650.

Bild 7/11 (Galerie öffnen)

Der I/O-Die von Ryzen 7000 verfügt über insgesamt 28 PCIe-5.0-Lanes. Von denen werden stets vier Lanes für die Anbindung des jeweiligen Chipsatzes benötigt, die allerdings als PCIe 4.0 x4 ausgeführt sind. Wichtig ist: Der Chipsatz selbst unterstützt nicht PCIe der fünften Generation. Lediglich Boards mit dem X670E und B650E Chipsatz können bis zu 16 PCIe-5.0-Lanes für eine Grafikkarte bereitstellen und haben noch acht Lanes dieser Type zur Verfügung, bei X670 (mit 8 Lanes) und B650 ist stattdessen für Grafikkarten PCIe 4.0 vorgesehen.

Last but not least: Die neue AM5-Plattform unterstützt ausschließlich DDR5 Arbeitsspeicher. Als „Sweetspot“ gibt AMD DDR5-6000 an.

Verarbeitung & Layout

Verarbeitung und Layout

Unser Testmuster kommt im klassischen ATX-Format daher und punktet mit einer dezenten Weiß-/Schwarz-Optik. Auf eine anpassbare RGB-Beleuchtung hat der Hersteller verzichtet, dafür gibt es schicke Metall-Abdeckungen, die per Magneten fixiert sind.

Bild 2/11 (Galerie öffnen)

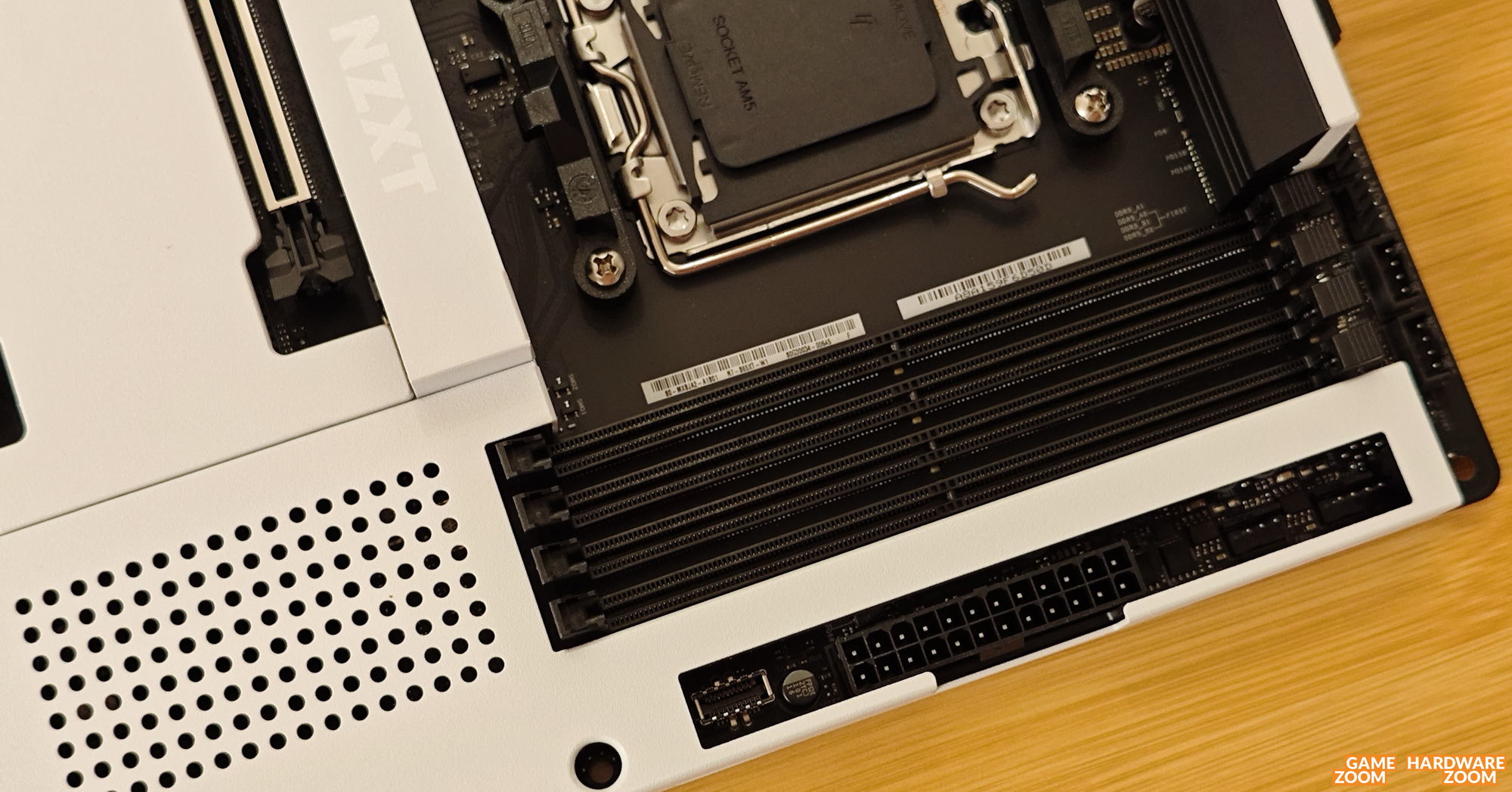

Beim N7 B650E setzt Hersteller NZXT bzw. ASRock (der eigentliche Hersteller der Platine) auf gewohnt hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. Unterstützt wird weiterhin Host-RAID mit den Leveln 0, 1 und 10. NZXT verbaut auf dem Mainboard vier DIMM-Sockel (DDR5; Dual-Channel). Mit aktuellen 32-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 128 GB schaffen (bis zu 6.000 MHz mittels OC). Um der Problematik einer möglichen Überhitzung entgehen zu können, gibt es zwei passive Kühlkörper (Chipsatz und Spannungswandler).

Bild 4/11 (Galerie öffnen)

Der Hersteller hat dem Board eine digitale Spannungsversorgung spendiert (16+2+1). Der PCIe 5.0 x16 Slot wird durch Metall verstärkt. Dies soll beim Einsatz von schweren High-End-Grafikkarten potenziell Vorteile bieten. Verarbeitungsmängel konnten wir an unserem Testmuster nicht feststellen. Verarbeitungsmängel konnten wir an unserem Testmuster nicht feststellen.

Der Lieferumfang sieht wie folgt aus:

1x NZXT N7 B650E

4x SATA Kabel

2x M.2 Schrauben

2x Wireless Antennen

1x Bedienungsanleitung

Technik & Ausstattung

Anschlüsse und Technik

Unser Testmuster besitzt 1x PCIe 5.0 x16, 2x PCIe 4.0 x16 (x2), 1x M.2/M-Key (PCIe 5.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x2, 2280/2260/2242) und 1x M.2/E-Key (PCIe, 2230, belegt mit WiFi+BT-Modul).

Bild 5/11 (Galerie öffnen)

Zur besseren Kühlung der M.2-SSDs liegen drei passive Kühlkörper im Lieferumfang bei. Darüber hinaus verfügt unser Testmuster über sechs RGB-Header: 2x 3-Pin ARGB (+5V/DATA/GND, max. 3A), 4x 4-Pin HUE+ (+5V/DATA/GND/DETECT). Wi-Fi 6E (WLAN 802.11a/b/g/n/ac/ax, 2x2, MediaTek) und Bluetooth 5.2 sind ebenfalls mit von der Partie.

Folgende Anschlüsse findet man intern:

1x USB-C 3.1 Key-A Header (10Gb/s)

2x USB 3.0 Header (5Gb/s, 4x USB 3.0)

3x USB 2.0 Header (480Mb/s, 6x USB 2.0)

4x SATA 6Gb/s (B650)

Die externen Anschlüsse in der Übersicht:

1x HDMI 2.1 (iGPU)

1x USB-C 3.1 (10Gb/s)

2x USB-A 3.1 (10Gb/s)

4x USB-A 3.0 (5Gb/s)

2x USB-A 2.0 (480Mb/s)

1x 2.5GBase-T (Realtek RTL8125BG)

5x Klinke

1x Toslink

2x Antennenanschluss (RP-SMA)

Bild 10/11 (Galerie öffnen)

Features

M.2: Dank M.2-Support können auf dem Board drei kompakte M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt, dank PCIe 5.0 x4, bei 16 GByte/s.

Realtek ALC1220: Die NZXT-Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der umfangreichen Software können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.

NZXT CAM: Anpassbare RGB-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum. Digitale Ansteuerung der Lüfter.

Bios & Preis

Bios und Software

Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASRock gehört ein durchdachtes BIOS zum Pflicht-Programm.

Bild 11/11 (Galerie öffnen)

Preis und Verfügbarkeit

Das NZXT N7 B650E ist ab sofort für 299,89 Euro (Stand: 15.07.2024) im Handel erhältlich.

Cinebench R23

7-Zip

POV-Ray

Spiele

Bootzeit

USB 3.1

SATA 6G

M.2

Leistungsaufnahme

Fazit & Wertung

Leistung

90

Technik

90

Verarbeitung

100

Bios

85

Ausstattung

90

Preis

82
